产品概述

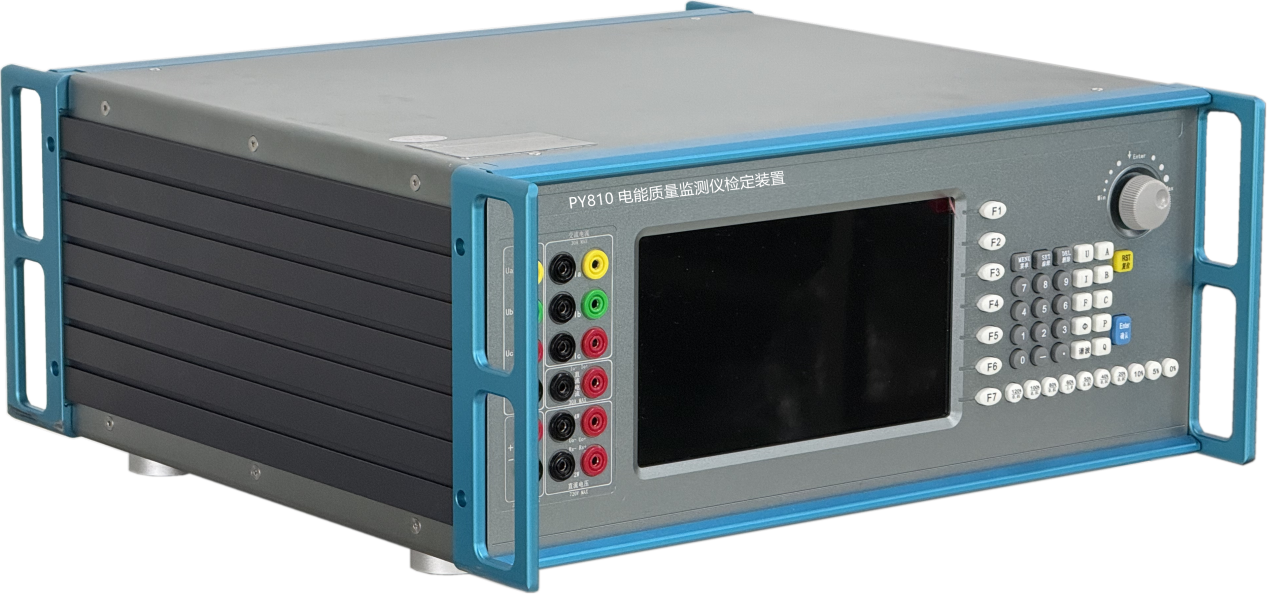

  PY810电能质量监测仪检定装置是针对电能质量分析仪、电能质量终端的全方位的检定而推出的一款产品。装置是参照QGDW_1650.4电能质量监测技术规范 第4部分：电能质量监测终端检验、IEC 61000-4-15GB/Tl4549-1993 、GB/T12326-2008、GB/T15543-2008、GB/T18481-2001、GB/T15945-2008、GB/T l9862-2005 DL/T1028-2006等标准。采用最新电子技术，源、表一体结构。测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术，将内部数字合成的正弦信号，放大成为多相独立的电流和电压输出，不受外部供电电源的影响，并具有很高的放大效率。具有优良的输出自动调节和跟踪功能。所受负载影响很小，根据所接负载自动调节输出，保证输出恒稳；具备在正常输出状态下，电流回路被开路和电压回路被短接时的自动保护功能；外部供电电源意外掉电，不输出尖峰电压等过渡过程。

产品特点

l 标准输出带记忆功能，可还原以前的设定值；

l 2～80次谐波输出，可一键同时叠加多次；

l 0.25～80.75次间谐波，可同时输出多个；

l 标准源模式，所有输出均采用优越闭环；

l 能保存任意谐波、间谐波、闪变、骤升骤降参数的6种方案，断电不丢失，无需重复设置谐波参数；

l 能显示实时谐波、间谐波、闪变、骤变、基波波形；

l 支持最多6路电能脉冲同时测量；

l 快捷输出方式，支持电压、电流、功率因数、三相不平衡度等参数的规程实验点的快捷输出；

l 支持功能模块的全自动、半自动或手动测试。

产品功能

l 基本误差测试

PY810电能质量测试分析仪检定装置产生三相可调的幅值、频率、相位的电压、电流信号，提供给电能质量测试分析仪，模拟现场的交流信号，以检验电能质量测试分析仪对现场测量的测量精度。

l 谐波测试

PY810电能质量测 试分析仪检定装置可以在三相电压、三相电流的基础上叠加2-80次任意含有率、任意次数多次叠加谐波，用于检定电能质量分析仪谐波测量精度，谐波功率测量精度等参数。

l 间谐波测试

PY810电能质量测试分析仪检定装置可以在三相电压、三相电流的基础上叠加0.25-80.75次任意含有率、任意次数多次叠加间谐波，用于检定电能质量分析仪间谐波测量度。

l 闪变测试

PY810电能质量测试分析仪检定装置可以按照GB/T 17626.15—2011的规定，输出短时间闪变和长时间闪变信号，用于检定电能质量分析仪短时间闪变测量值的相对误差和长时间闪变测量值的相对误差。

l 电压暂降、电压暂升和短时中断测试

PY810电能质量测试分析仪检定装置可以按照GB/T 17626.15—2011的规定，输出电压暂降、电压暂升和短时中断信号，用于检定电能质量分析仪电压暂降、电压暂升和短时中断测量误差和事件的捕捉。

l 不平衡度测试

PY810电能质量测试分析仪检定装置可以按照Q/GDW1650.2-2017中表2的要求规定，输出各种三相不平衡状态下的测试信号，用于检定电能质量分析仪三相不平衡度测量的稳态性能验证。

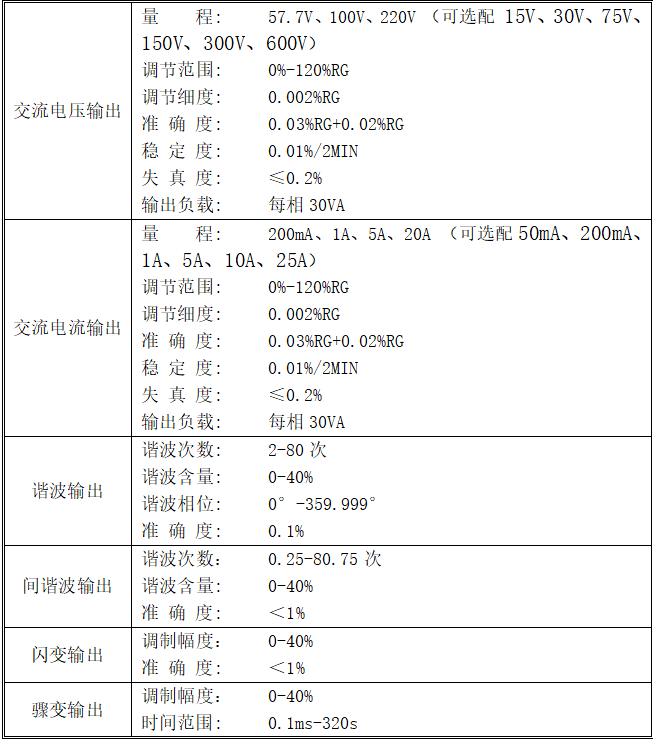

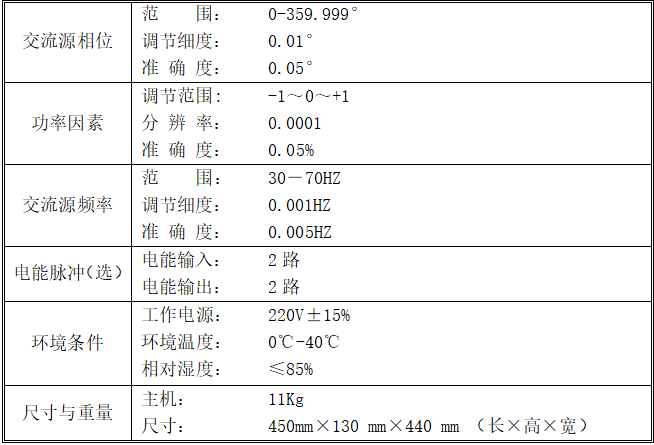

技术指标
